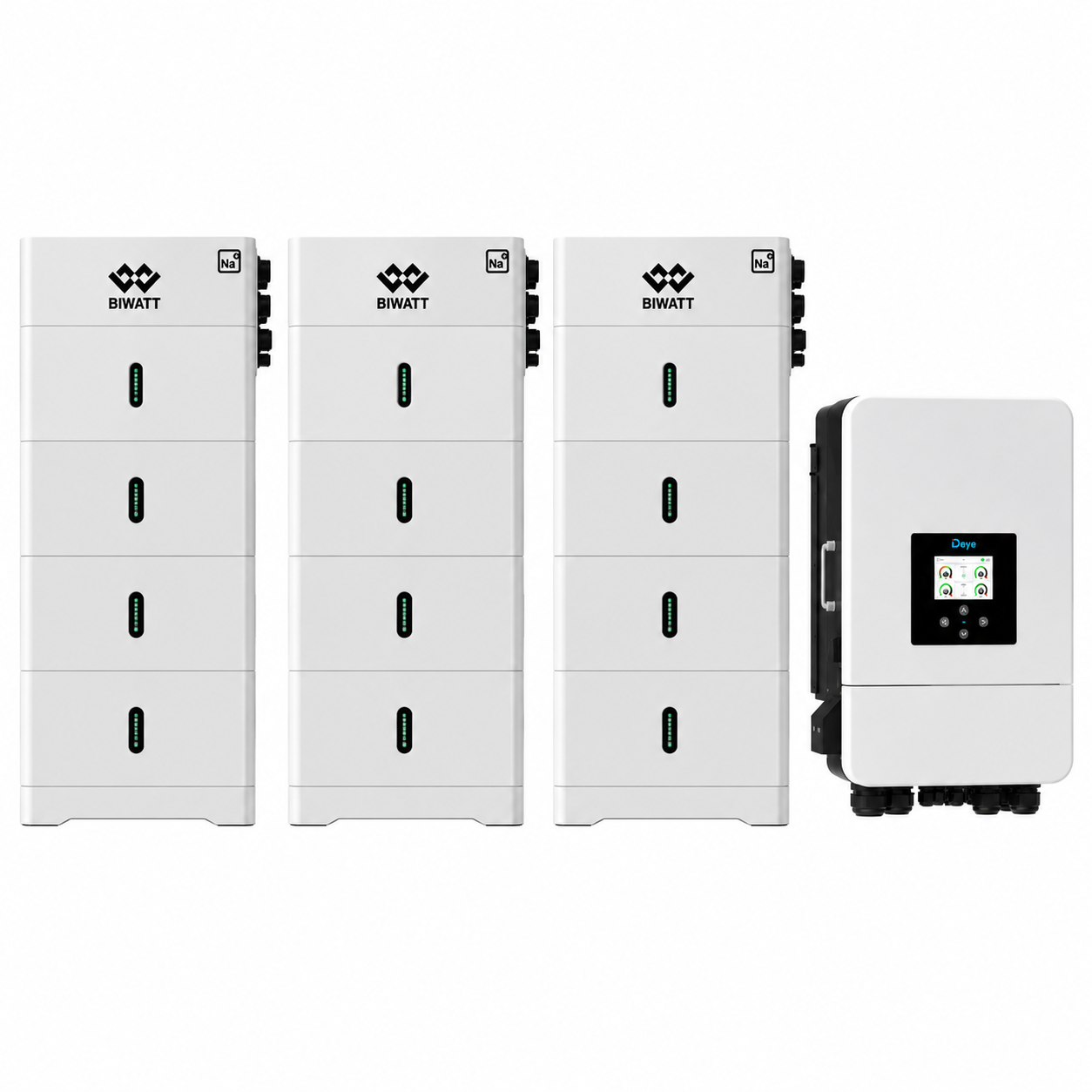

easySuntower® Na+ PRO 20 – 20 kW Leistung und 54 kWh Natrium-Ionen-Speicher
Der easySuntower Na+ PRO 20 kombiniert einen leistungsstarken dreiphasigen Deye Hybridwechselrichter mit einem modular aufgebauten BIWATT Natrium-Ionen-Speichersystem.
Mit 20 kW Wechselrichterleistung und insgesamt 54 kWh Speicherkapazität richtet sich das System insbesondere an größere Photovoltaikanlagen, Gewerbebetriebe, Werkstätten, landwirtschaftliche Betriebe und Gebäude mit hohen elektrischen Lasten.
Die 54 kWh Speicherkapazität werden aus insgesamt 12 BIWATT PowerNest R3 Natrium-Ionen-Modulen mit jeweils 4,5 kWh aufgebaut.
Die Module verteilen sich auf drei separate Speichertürme mit jeweils vier R3-Modulen. Jeder Speicherturm verfügt über die erforderliche Junction Box und Base.
Systemkonfiguration
- 1 × Deye SUN-20K-SG05LP3-EU-SM2 Hybridwechselrichter
- 20 kW AC-Nennleistung
- dreiphasiger Netzanschluss
- 12 × BIWATT PowerNest R3 Natrium-Ionen-Akkumodul
- 4,5 kWh Speicherkapazität je R3-Modul
- 54 kWh Gesamtspeicherkapazität
- 3 × BIWATT Junction Box
- 3 × BIWATT Base
- 3 Speichertürme mit jeweils 4 R3-Modulen
- Kommunikation zwischen Batteriesystem und Wechselrichter
- erforderliches Systemzubehör gemäß Lieferumfang
54 kWh BIWATT Natrium-Ionen-Speicher
Das Speichersystem des easySuntower® Na+ PRO 20 basiert auf der Natrium-Ionen-Technologie des BIWATT PowerNest R3.
Jedes R3-Modul stellt 4,5 kWh Speicherkapazität bereit. Vier Module bilden einen Speicherturm mit 18 kWh. Beim PRO 20 werden drei dieser Türme eingesetzt:
- Speicherturm 1: 4 × R3 = 18 kWh
- Speicherturm 2: 4 × R3 = 18 kWh
- Speicherturm 3: 4 × R3 = 18 kWh
- Gesamtkapazität: 54 kWh
Damit nutzt das PRO 20 die maximale vorgesehene Bestückung von vier R3-Modulen je Speicherturm.
Deye SUN-20K-SG05LP3-EU-SM2
Als Hybridwechselrichter kommt der Deye SUN-20K-SG05LP3-EU-SM2 zum Einsatz. Das dreiphasige Niedervolt-Modell wurde für leistungsstarke PV- und Speichersysteme entwickelt.
Der Wechselrichter arbeitet mit einem Batteriespannungsbereich von 40 bis 60 V und unterstützt einen maximalen Lade- und Entladestrom von 350 A.
Technische Daten des Deye 20-kW-Hybridwechselrichters
| Modell | SUN-20K-SG05LP3-EU-SM2 |
| AC-Nennleistung | 20.000 W |
| Max. AC-Scheinleistung | 22.000 VA |
| Netz | dreiphasig, 3L + N + PE |
| Batteriespannungsbereich | 40–60 V |
| Max. Lade-/Entladestrom | 350 A |
| Batterieeingänge | 2 |
| Max. PV Access Power | 40.000 W |
| Max. PV-Eingangsleistung | 32.000 W |
| Max. PV-Eingangsspannung | 800 V |
| Startspannung | 160 V |
| MPPT-Spannungsbereich | 160–650 V |
| PV-Nennspannung | 550 V |
| MPPT | 2 |
| PV-Strings | 2 + 2 |
| Max. PV-Betriebsstrom | 36 + 36 A |
| Max. PV-Kurzschlussstrom | 54 + 54 A |
| Max. Wirkungsgrad | 97,6 % |
| Euro-Wirkungsgrad | 97,0 % |
| MPPT-Wirkungsgrad | > 99 % |
| Schutzart | IP65 |
| Kommunikation | WiFi, RS485, CAN |
Die technischen Wechselrichterdaten entsprechen dem aktuellen Herstellerstand von Deye für den SUN-20K-SG05LP3-EU-SM2.
Hohe Leistung auch im Ersatzstrombetrieb
Der Deye Hybridwechselrichter unterstützt laut Hersteller im Off-Grid-Betrieb kurzzeitig eine Spitzenleistung von bis zum Zweifachen seiner Nennleistung für 10 Sekunden.
Außerdem unterstützt das Gerät eine 100 % unsymmetrische Ausgangsleistung. Pro Phase sind dabei laut Deye bis zu 50 % der Nennleistung möglich.
Diese Eigenschaften sind insbesondere bei Anlagen mit stark schwankenden oder ungleichmäßig auf die drei Phasen verteilten Verbrauchern interessant.
Für größere PV-Anlagen und Gewerbeanwendungen
Mit 20 kW Wechselrichterleistung und 54 kWh Batteriespeicher ist der easySuntower® Na+ PRO 20 für Anwendungen ausgelegt, bei denen sowohl hohe Leistungen als auch eine große Energiemenge benötigt werden.
Typische Einsatzbereiche sind beispielsweise:
- Gewerbebetriebe
- Werkstätten
- größere Wohngebäude
- landwirtschaftliche Betriebe
- Büro- und Betriebsgebäude
- größere Eigenverbrauchsanlagen
- Anlagen mit hohen Tages- und Abendverbräuchen
- PV-Anlagen mit leistungsstarken elektrischen Verbrauchern
Modulares Natrium-Ionen-Speichersystem

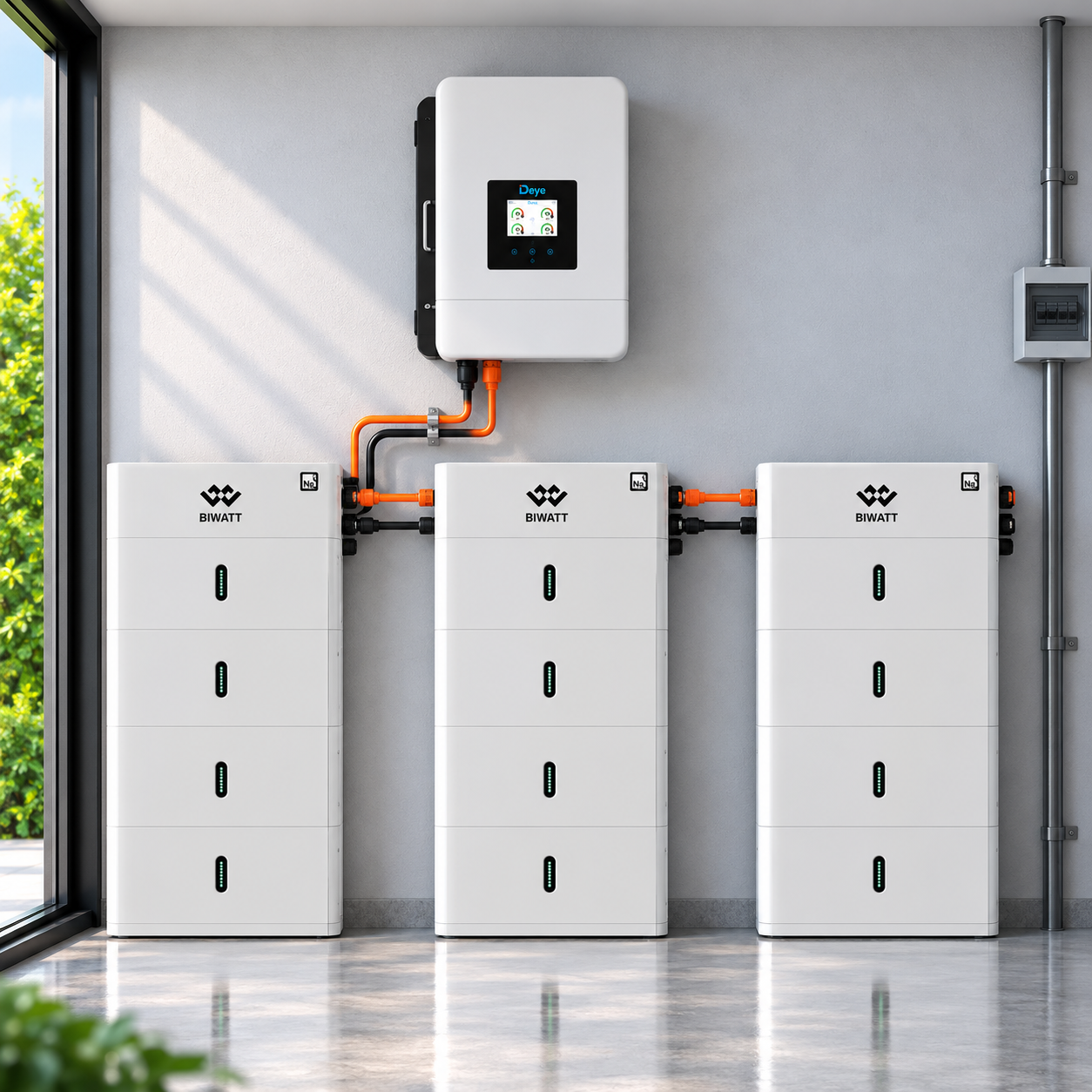

Der Aufbau aus drei separaten BIWATT Speichertürmen ermöglicht eine übersichtliche und modulare Systemarchitektur.
Jeder Turm besteht aus einer Junction Box, vier PowerNest R3 Natrium-Ionen-Modulen und einer Base. Dadurch entstehen drei identisch aufgebaute Speichereinheiten mit jeweils 18 kWh.
Technische Übersicht easySuntower® Na+ PRO 20
| System | easySuntower® Na+ PRO 20 |
| Wechselrichterleistung | 20 kW |
| Phasen | 3 |
| Wechselrichter | Deye SUN-20K-SG05LP3-EU-SM2 |
| Speichertechnologie | Natrium-Ionen |
| Speicherhersteller | BIWATT |
| Speichermodell | PowerNest R3 |
| Kapazität je Modul | 4,5 kWh |
| Anzahl R3-Module | 12 |
| Anzahl Speichertürme | 3 |
| Module je Turm | 4 |
| Kapazität je Turm | 18 kWh |
| Gesamtkapazität | 54 kWh |
Lieferumfang
- 1 × Deye SUN-20K-SG05LP3-EU-SM2 Hybridwechselrichter
- 12 × BIWATT PowerNest R3 Natrium-Ionen-Speichermodul, je 4,5 kWh
- 3 × BIWATT Junction Box
- 3 × BIWATT Base
- Systemkommunikation und erforderliches Anschlusszubehör gemäß Lieferumfang
Hinweis: PV-Module, Montage, Installation und sonstige Anlagenkomponenten sind nur Bestandteil des Angebots, wenn sie im jeweiligen Lieferumfang ausdrücklich aufgeführt sind.
easySuntower® Na+ PRO 20 – 54 kWh für leistungsstarke Energiesysteme
Mit 54 kWh Natrium-Ionen-Speicherkapazität, einem 20-kW-Deye-Hybridwechselrichter und drei modularen BIWATT Speichertürmen bildet der easySuntower Na+ PRO 20 die leistungsstärkste Ausbaustufe der easySuntower® Na+ Serie.
Das System verbindet eine hohe elektrische Leistung mit einer großen stationären Speicherkapazität und eignet sich damit insbesondere für größere Anlagen und gewerbliche Anwendungen.
Weitere Informationen zur Natrium-Ionen-Technologie finden Sie auf natriumspeicher.info.
