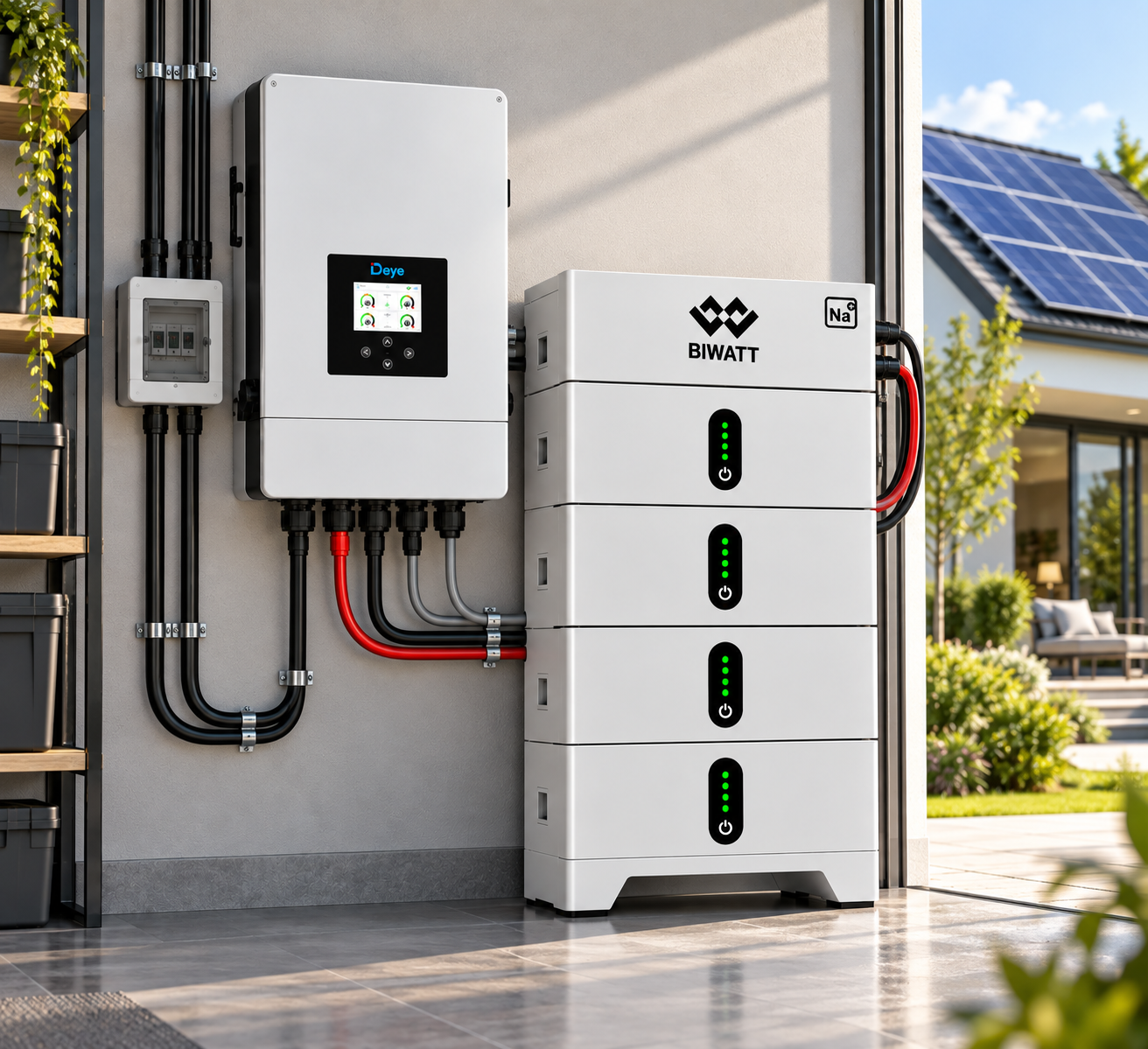

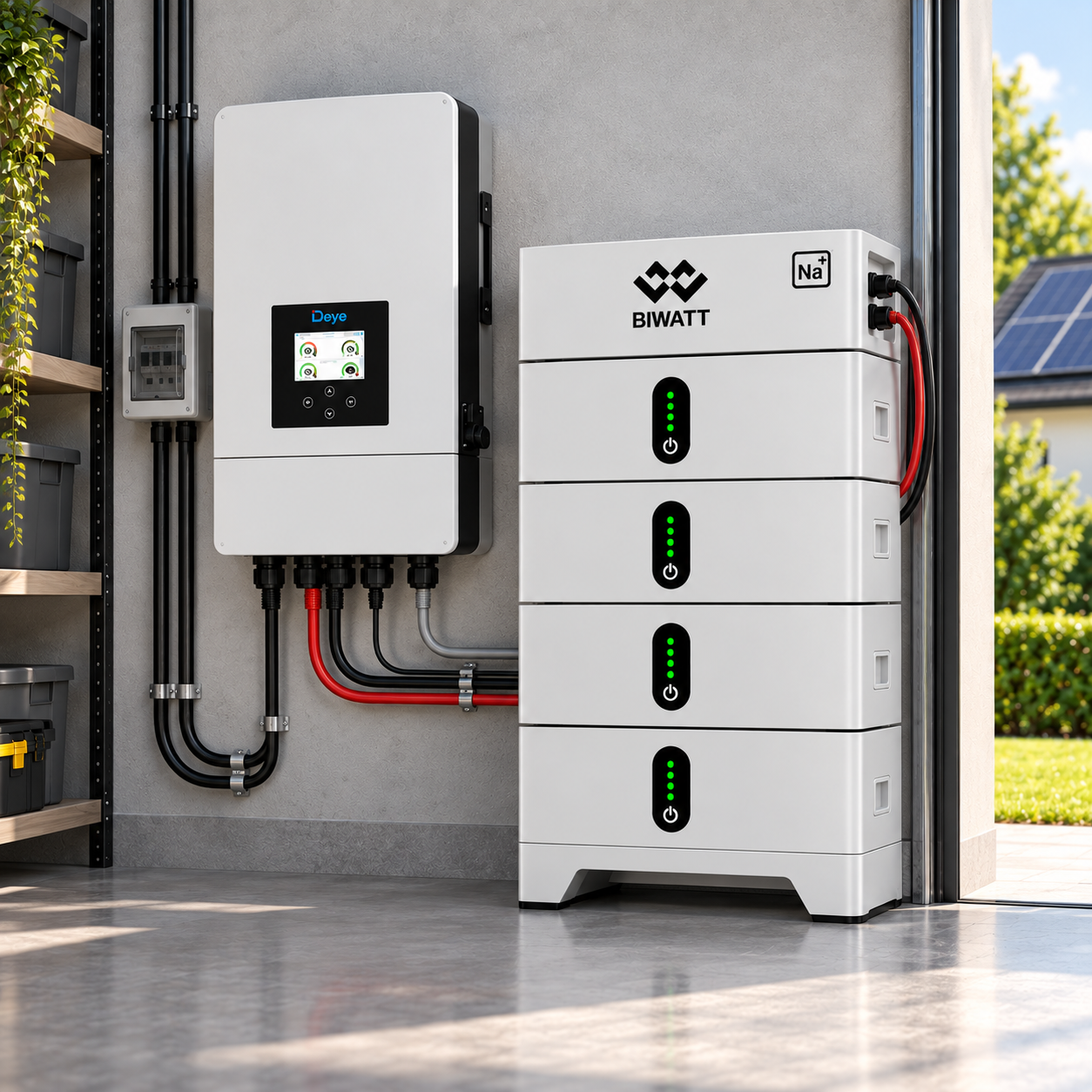

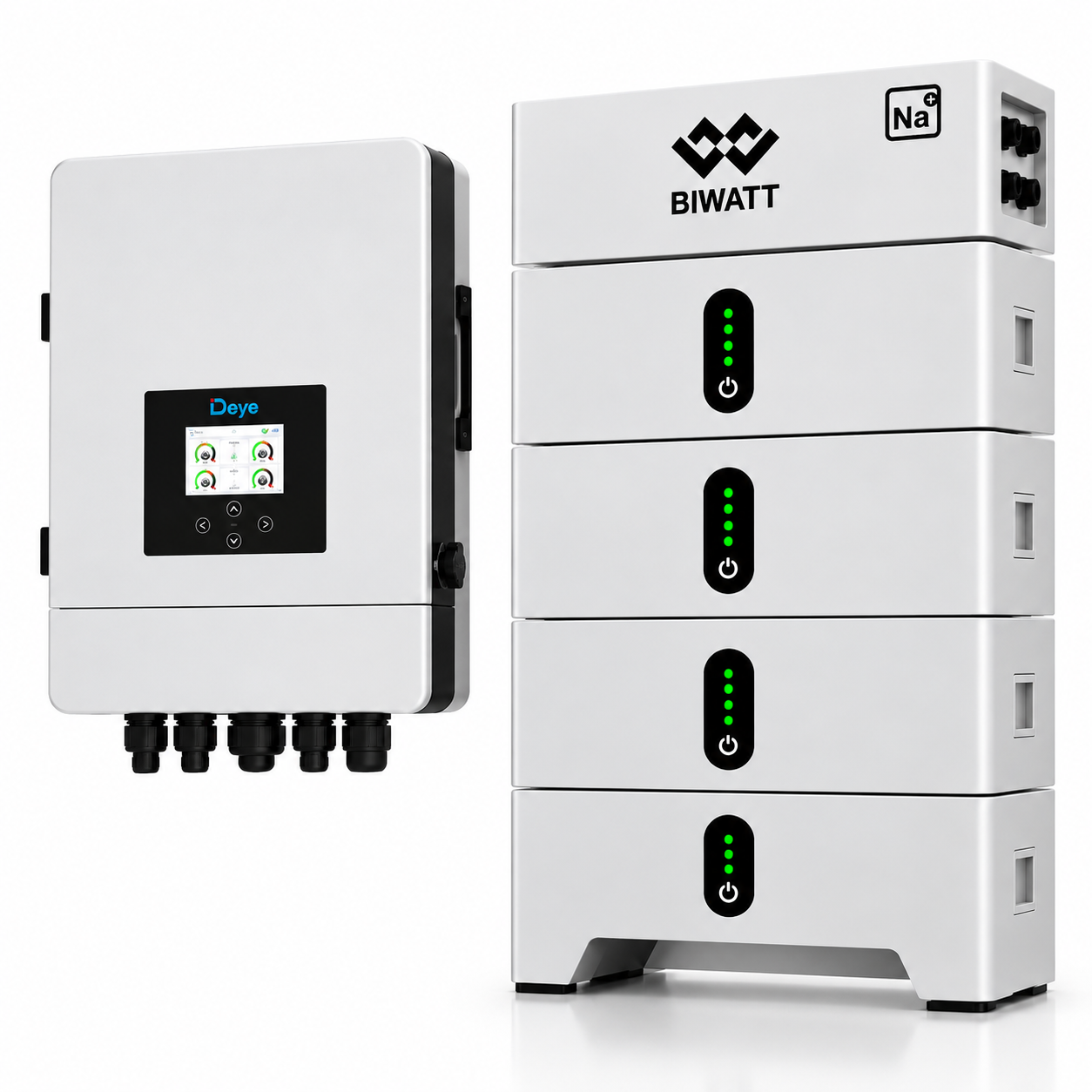

easySuntower Na+ Natrium-Ionen-Speicher: Das easySuntower® Na+ HOME 10 kombiniert einen dreiphasigen Deye SUN-10K-SG05LP3-EU-SM2 Hybridwechselrichter mit einem modular aufgebauten BIWATT PowerNest R3 Natrium-Ionen-Speicher mit 18 kWh.
Vier PowerNest R3 Akkumodule mit jeweils 4,5 kWh bilden einen vollständig ausgebauten R3-Stack mit insgesamt 18 kWh Speicherkapazität. Junction Box und Base sowie Meter / CT und die für die Systemkonfiguration vorgesehenen Batterie- und Kommunikationsverbindungen sind Bestandteil des Systems.
UVP: 8.990 €
easySuntower® Na+ HOME 10 – Systemkonfiguration
| System | easySuntower® Na+ HOME 10 |
| Hybridwechselrichter | Deye SUN-10K-SG05LP3-EU-SM2 |
| AC-Nennleistung | 10 kW |
| Netzsystem | 3-phasig |
| Batteriespeicher | BIWATT PowerNest R3 Natrium-Ionen |
| Speicherkapazität | 18 kWh |
| Akkumodule | 4 × 4,5 kWh |
| Anzahl Stacks | 1 |
| Junction Box | 1 × enthalten |
| Base | 1 × enthalten |
| Energiemessung | Meter / CT enthalten |
| Batterieverbindung | DC-Verbindung enthalten |
| Kommunikation | Verbindung Speicher ↔ Wechselrichter enthalten |
| Max. PV-Eingangsleistung | 15.000 W |
| Stack-Ausbau | 4 von 4 R3-Modulen |
Lieferumfang
- 1 × Deye SUN-10K-SG05LP3-EU-SM2 Hybridwechselrichter
- 4 × BIWATT PowerNest R3 Natrium-Ionen-Akkumodul mit jeweils 4,5 kWh
- 1 × BIWATT PowerNest R3 Junction Box
- 1 × BIWATT PowerNest R3 Base
- 1 × Meter / CT für die Systemmessung
- DC-Batterieverbindung für Batteriespeicher und Hybridwechselrichter
- Kommunikationsverbindung für Batteriespeicher und Hybridwechselrichter
- System- und Anschlusszubehör gemäß Systemkonfiguration
Gesamtspeicherkapazität: 18 kWh.
Hinweis: PV-Module, Montage und Elektroinstallation sind nicht Bestandteil dieses Systempakets, sofern sie im jeweiligen Angebot nicht ausdrücklich aufgeführt werden.
Deye SUN-10K-SG05LP3-EU-SM2 – technische Daten
| Hersteller | Deye |
| Modell | SUN-10K-SG05LP3-EU-SM2 |
| Typ | 3-phasiger Niedervolt-Hybridwechselrichter |
| AC-Nennleistung | 10.000 W |
| Max. AC Input/Output Active Power | 11.000 W |
| Netzanschluss | 3L + N + PE |
| Nennspannung | 220/380 V bzw. 230/400 V |
| Batteriespannungsbereich | 40–60 V |
| Max. Batterieladestrom | 210 A |
| Max. Batterieentladestrom | 210 A |
| Anzahl Batterieeingänge | 1 |
| Max. PV-Eingangsleistung | 15.000 W |
| Max. PV-Eingangsspannung | 800 V |
| PV-Startspannung | 160 V |
| MPPT-Spannungsbereich | 200–650 V |
| PV-Nenneingangsspannung | 550 V |
| Anzahl MPPT | 2 |
| Strings pro MPPT | 1 + 1 |
| Max. PV-Betriebsstrom | 20 A + 20 A |
| Max. PV-Kurzschlussstrom | 30 A + 30 A |
| Max. Wirkungsgrad | 97,6 % |
| Europäischer Wirkungsgrad | 97,0 % |
| MPPT-Wirkungsgrad | >99 % |
| Off-Grid-Spitzenleistung | bis 2 × Nennleistung für 10 Sekunden |
BIWATT PowerNest R3 – technische Daten
| Hersteller | BIWATT |
| Serie | PowerNest R3 |
| Batterietechnologie | Natrium-Ionen |
| Anzahl Akkumodule | 4 |
| Kapazität je Modul | 4,5 kWh |
| Gesamtkapazität | 18 kWh |
| Nennspannung je Modul | 45 V |
| Betriebsspannungsbereich | 33–59,25 V |
| Empfohlene Entladetiefe | 90 % DoD |
| Dauerstrom je Modul | 100 A |
| Ladetemperatur | −20 bis +55 °C |
| Entladetemperatur | −30 bis +55 °C |
| Kommunikation | CAN / RS485 / USB-C |
| Schutzart | IP65 |
| Gewicht je R3-Modul | 47 kg |
| Max. Module je Stack | 4 |
| Max. Kapazität je Stack | 18 kWh |
18 kWh Natrium-Ionen-Speicher im Maximalausbau
Das HOME 10 verwendet vier BIWATT PowerNest R3 Akkumodule mit jeweils 4,5 kWh. Damit erreicht der einzelne Batteriespeicher-Stack seine maximale Konfiguration von 18 kWh.
Der Aufbau besteht von oben nach unten aus Junction Box → R3 → R3 → R3 → R3 → Base.
Eine Erweiterung dieses einzelnen Stacks um ein fünftes Akkumodul ist nicht vorgesehen. Für größere Speicherkapazitäten werden zusätzliche PowerNest R3 Stacks eingesetzt.
10 kW Deye Hybridwechselrichter
Der Deye SUN-10K-SG05LP3-EU-SM2 ist ein dreiphasiger Niedervolt-Hybridwechselrichter mit 10 kW AC-Nennleistung. Er verbindet Photovoltaikanlage, Batteriespeicher, Netz und angeschlossene Verbraucher innerhalb des Hybridenergiesystems.
Der Batteriespannungsbereich beträgt 40 bis 60 V. Für das 10-kW-Modell gibt Deye einen maximalen Batterie-Lade- und Entladestrom von jeweils 210 A an.
Bis zu 15 kW PV-Eingangsleistung
Für den SUN-10K-SG05LP3-EU-SM2 beträgt die maximale PV-Eingangsleistung 15.000 W. Damit kann die installierte PV-Generatorleistung oberhalb der AC-Nennleistung des Wechselrichters ausgelegt werden.
Die konkrete Stringauslegung muss anhand von Leerlaufspannung, MPP-Spannung, Strom, Temperaturkoeffizienten und den elektrischen Daten der verwendeten PV-Module erfolgen.
Zwei unabhängige MPPT
Der Deye Wechselrichter verfügt über zwei unabhängige MPP-Tracker. Der MPPT-Spannungsbereich liegt bei 200 bis 650 V, die maximale PV-Eingangsspannung bei 800 V.
Dadurch können beispielsweise unterschiedlich ausgerichtete PV-Generatorflächen getrennt über die beiden MPP-Tracker geführt werden, sofern die elektrischen Grenzwerte eingehalten werden.
Meter / CT, Batterie- und Kommunikationsverbindung inklusive
Das HOME 10 wird als abgestimmtes Systempaket angeboten. Neben Wechselrichter und Batteriespeicher gehören daher auch Meter / CT sowie die für die Systemkonfiguration vorgesehenen DC-Batterie- und Kommunikationsverbindungen zum Lieferumfang.
Meter / CT stellt die für das Energiemanagement erforderliche Erfassung des Energieflusses bereit. Über die Kommunikationsverbindung können Batteriesystem und Hybridwechselrichter die für den gemeinsamen Betrieb vorgesehenen Betriebsinformationen austauschen.
Die endgültige Installation, Absicherung, Leitungsdimensionierung und Inbetriebnahme müssen entsprechend der konkreten Anlage und den geltenden elektrotechnischen Anforderungen durch eine entsprechend qualifizierte Fachkraft erfolgen.
Für höheren Energiebedarf, Wärmepumpe oder Wallbox
Mit 10 kW Wechselrichterleistung und 18 kWh Speicherkapazität ist das easySuntower® Na+ HOME 10 insbesondere für Wohngebäude mit höherem elektrischem Energiebedarf konzipiert. Typische Einsatzbereiche können Anlagen mit Wärmepumpe, Wallbox oder größeren Photovoltaikgeneratoren sein.
Die tatsächliche Eignung und Dimensionierung hängt vom individuellen Lastprofil, der PV-Anlagengröße und den angeschlossenen Verbrauchern ab.
Häufige Fragen zum easySuntower® Na+ HOME 10
Wie groß ist der Batteriespeicher?
Das HOME 10 enthält vier BIWATT PowerNest R3 Natrium-Ionen-Akkumodule mit jeweils 4,5 kWh. Die Gesamtspeicherkapazität beträgt 18 kWh.
Welcher Wechselrichter ist enthalten?
Enthalten ist der dreiphasige Deye SUN-10K-SG05LP3-EU-SM2 Niedervolt-Hybridwechselrichter mit 10 kW AC-Nennleistung.
Ist der PowerNest R3 Stack vollständig ausgebaut?
Ja. Mit vier R3-Akkumodulen ist die maximale Modulanzahl eines einzelnen PowerNest R3 Stacks erreicht.
Kann der Speicher trotzdem über 18 kWh erweitert werden?
Nicht innerhalb dieses einzelnen Stacks. Für Speicherkapazitäten oberhalb von 18 kWh werden zusätzliche PowerNest R3 Stacks benötigt.
Wie viel PV-Leistung unterstützt der Wechselrichter?
Für den SUN-10K-SG05LP3-EU-SM2 beträgt die maximale PV-Eingangsleistung 15.000 W. Die tatsächlich zulässige Modul- und Stringkonfiguration muss anhand der elektrischen Daten der verwendeten PV-Module ausgelegt werden.
Sind die Verbindungskabel enthalten?
Ja. Die für die Systemkonfiguration vorgesehene DC-Batterieverbindung und Kommunikationsverbindung zwischen BIWATT Batteriesystem und Deye Hybridwechselrichter gehören zum Paket.
Ist Meter / CT enthalten?
Ja. Meter / CT für die Systemmessung ist Bestandteil des Systempakets.
Sind PV-Module enthalten?
PV-Module sind nur enthalten, wenn sie im jeweiligen Angebot ausdrücklich als Bestandteil des Lieferumfangs aufgeführt werden.
Ist die Installation im Preis enthalten?
Nein, sofern dies im jeweiligen Angebot nicht ausdrücklich angegeben ist. Installation und Inbetriebnahme erfolgen anlagenspezifisch.
Weitere Informationen zu Natrium-Ionen-Speichern
Weitere Informationen zur Natrium-Ionen-Technologie, zu Natriumspeichern und Salzspeichern finden Sie auf natriumspeicher.info.
